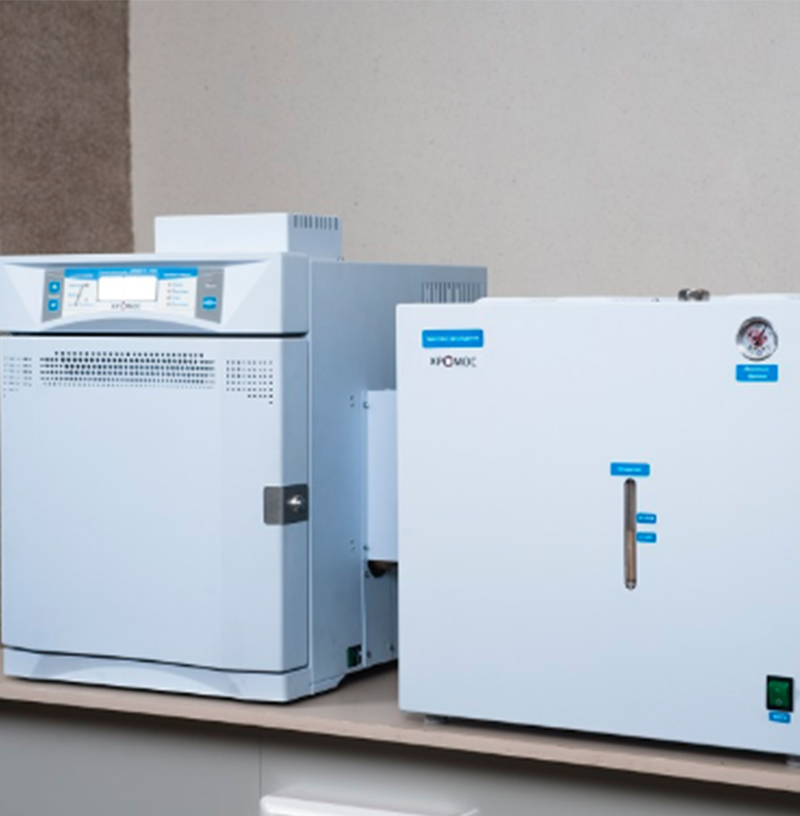

Хромос ГХ-1000

Газовый хроматограф «Хромос ГХ-1000» был разработан и сконструирован по техническому заданию концерна ОАО «Сибур — Нефтехим». Основываясь на заявленных требованиях, компания «ХРОМОС Инжиниринг» создала современный газовый хроматограф с учетом новейших достижений в области микроэлектроники и цифровых технологий.

— высокие технические характеристики;
— надежность в эксплуатации;
— простота и удобство при обслуживании;
— снижение себестоимости за счет внедрения инновационных технологий.

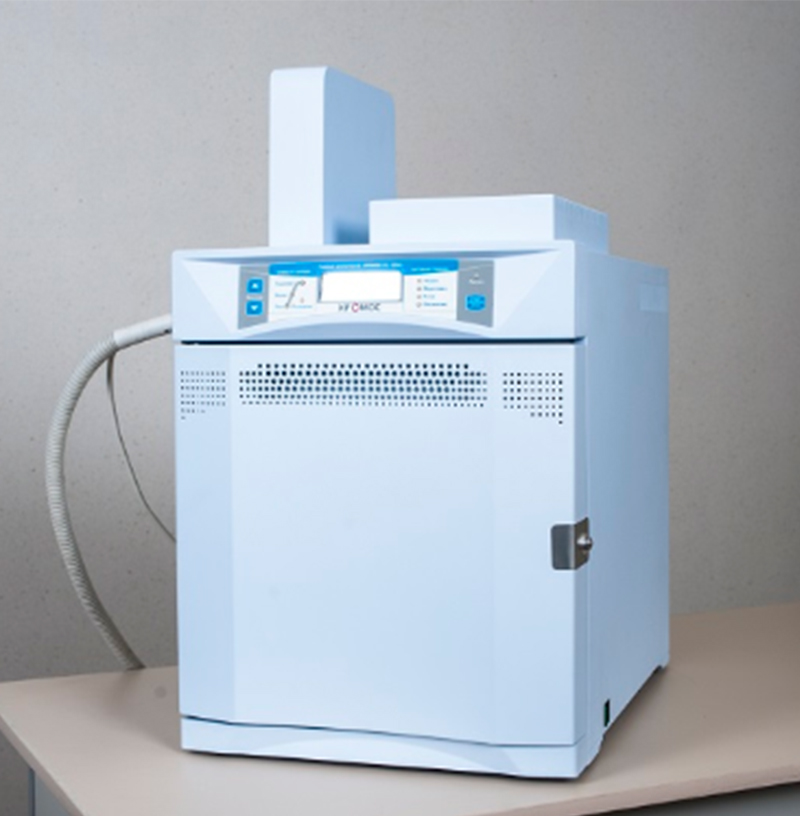

Газовый хроматограф «Хромос ГХ-1000» представляет собой компактный моноблок, в котором реализована возможность изменения конфигурации и комплектности.

Для комплектации хроматографа разработаны:
— детекторы ПИД, ДТП, ТИД, ЭЗД, ПФД, ФИД, ТХД, применяются детекторы ведущих мировых производителей ДТП, ПРД;
— испарители;
— дополнительные устройства (краны поворотные, термодесорбер, дозатор равновесного пара, устройство дозирования сжиженных газов, метанатор, система охлаждения и другие);
— регуляторы газовых потоков, электронные модули.

Комплектация хроматографа определяется в соответствии с аналитической задачей. Универсальная конструкция хроматографа позволяет устанавливать детекторы и ополнительные устройства на любое посадочное место.

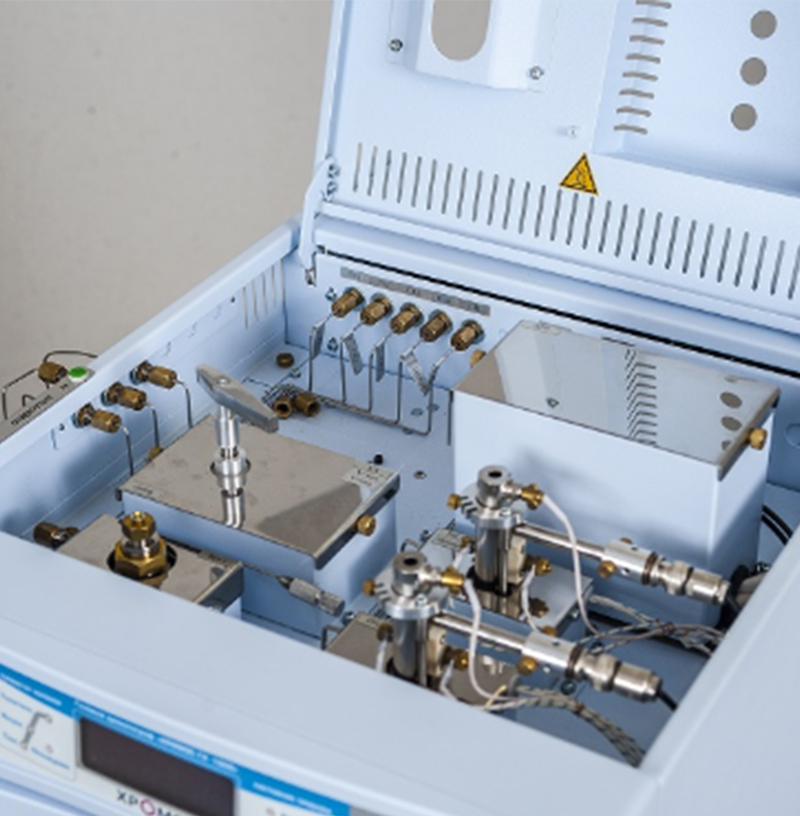

Составные части хроматографа легко и быстро снимаются для обслуживания и модернизации схемы анализа, что позволяет персоналу лаборатории оперативно проводить работы по обслуживанию хроматографа самостоятельно:
— испарители;
— термостаты;
— электрические регуляторы газовых потоков;
— детекторы;
— краны и другие дополнительные устройства.

При изменении комплектации или установке новых электронных модулей многопроцессорная система самостоятельно определяет изменения, внесенные в схему прибора. Замена любого модуля производится за минимальное время. Конструкция хроматографа обеспечивает полный доступ ко всем узлам и модулям.

Испарители
Универсальные испарители, разработанные на основе современных знаний процесса ввода проб, работают как с насадочными, так и с высокоэффективными капиллярными колонками. Замена лайнера в испарителе осуществляется сверху, что не требует снятия колонки, и удобно при работе.

Термостат
Газовый хроматограф проектируется с термостатами объемом 14 и 19 литров, что позволяет реализовать самые сложные аналитические схемы с применением нескольких колонок большой длины, предколонок, вспомогательных колонок (например, анализ компонентного состава природного газа в соответствии с ГОСТ 31371-2008).
Оптимальная для своего объема скорость нагрева и охлаждения при высокой точности поддержания температур.
Обеспечена стабильная работа термостата начиная с температуры: T +4°С. При использовании дополнительного блока охлаждения имеется возможность работы в диапазоне от -5 до +400°С.

РГП
Хроматограф комплектуется, в зависимости от задач заказчика, необходимым количеством регуляторов газовых потоков (до шести). При необходимости поставки сложного прибора с большим количеством РГП, к поставке предлагается дополнительный блок с платой управления и установкой ещё до шести РГП.
Быстродействующие РГП позволяют получить высокоточные параметры — стабильность нулевой линии. Время установления заданного потока газа менее 0,1 сек.

Предусмотрена работа РГП в семи различных режимах:
— поддержания постоянного расхода газа;
— поддержания программируемого расхода газа;
— поддержания постоянного давления;
— поддержания программируемого давления;
— поддержания постоянной линейной скорости через КК;
— экономии газа-носителя.

В конструкции РГП применяются датчики расхода и датчики давления ведущих мировых производителей. Регуляторы давления отсутствуют, в них нет необходимости, что позволяет исключить лишние объекты соединения, т.е. повысить надежность конструкции РГП.

Детекторы
Для решения широкого спектра аналитических задач хроматограф комплектуется набором детекторов (до 13).
На хроматограф может быть одновременно установлено до 4 детекторов. Технические характеристики большинства детекторов соответствуют мировым стандартам, а у некоторых детекторов – превосходят их.
НОУ-ХАУ при разработке радиоэлектронных схем позволяет системе иметь динамический диапазон измеряемых концентраций во много раз превосходящий отечественные аналоги газовых хроматографов. Диапазон измерения выходного сигнала детекторов от 10-14 до 10-6А. Детекторы можно легко снять и установить на стандартные для всех устройств места.

ПИД — пламенно-ионизационный детектор
Предел детектирования (фактический): 1×10-12 г/с по гептану в нонане или пропану в азоте.
Универсальный детектор для анализа широкого круга органических соединений. Высокая чувствительность и простота в работе и обслуживании. Широкий динамический диапазон позволяет определять микропримеси наряду с основным веществом. При этом пик основного вещества «не режется».

ТИД — термоионный детектор
Предел детектирования (фактический): 1,0×10-14 г Р/с по фосфору в матафосе с ацетоном.
Селективный детектор для азот- и фосфорсодержащих пестицидов.

ПРД – D-2-220 Valco — пульсирующий разрядный детектор
Предел детектирования (фактический): 1,0×10-13 г/см3 по метану в гелии 1,0×10-13 г/с.
Эксплуатируется в режиме гелиевого ионизационного и электронно-захватного и фотоионизационного детектора с капиллярными колонками.

ТХД — термохимический детектор
Предел детектирования (фактический): 2,0×10-10 г/см3 по водороду в азоте

ПРД – D-2-I-220 Valco — пульсирующий разрядный детектор
Предел детектирования (фактический): 2,0×10-12 г/см3 по метану в гелии 2,0×10-13 г/с.
Эксплуатируется в режиме гелиевого ионизационного детектора с насадочными колонками.

ПФД — пламенно-фотометрический детектор
Предел детектирования (фактический):
— 5,0×10-13 г S/с по сере в метафосе с гексаном,
— 5,0×10-14 г S/с по сероводороду в азоте,
— 5,0×10-13 г S/с по сероводороду в метане

Селективный к фосфор- и серосодержащим элементам.

ДТП — детектор по теплопроводности
Имеется несколько модификаций детектора:
— 2-х плечевой проточный — для работы с газом-носителем гелием; предел детектирования (фактический): 5,0×10-10 г/см3 по гептану в нонане или пропану в гелии;
— 4-х плечевой проточный; предел детектирования (фактический): 2,0×10-10 г/см3по гептану в нонане или пропану в гелии;
— полудиффузионный— для работы с газом-носителем азотом или аргоном; предел детектирования (фактический): 2,0×10-10 г/см3 по водороду в азоте или аргоне;
— микрообъемные ДТП— для работы с микронасадочными и капиллярными колонками; предел детектирования (фактический): 1,0×10-9 г/см3 по гептану в нонане или пропану в гелии.

Применяются чувствительные элементы ведущих мировых производителей нескольких типов: вольфрамо-рениевые, позолоченные и никелевые. В ДТП организована эффективная защита чувствительных элементов от перегрева.

ФИД — фото-ионизационный детектор
Предел детектирования (фактический): 1,0×10-13 г/с по бензолу в октане (нонане).
Селективный к моно- и полиароматическим углеводородам, кетонам, альдегидам. Не даёт отклика на часть растворителей: метанол, ацетонитрил и др. Ионизационная камера и канал подвода пробы — инертные. Высокая стабильность нулевой линии. Стабильность градуировки.

ЭЗД — электронно-захватный детектор
Предел детектирования (фактический): 1,0×10-14 г/с по линдану в гексане.
Предназначен для анализа большинства хлорсодержащих пестицидов.

Принцип работы хроматографа «Хромос ГХ-1000»
При переключении режима работы вся система быстро входит в заданный нужный режим (0,1 сек.). Все рабочие параметры хроматографа (температуры зон нагрева, давление, расходы, скорости потока газов) задаются в электронном виде. Все заданные параметры, в том числе и программируемые, сохраняются в памяти и вызываются при необходимости. При работе в режиме программирования температуры и проведении серии анализов вся система автоматически перенастраивается на начальные параметры следующего анализа.

На хроматограф может быть одновременно установлено до трех детекторов.
Плата контроллера поддерживает восемь зон нагрева термостатирования.

Управление автоматическими поворотными кранами осуществляется индивидуально и последовательно, что позволяет Вам проводить отбор и анализ сложных многокомпонентных газовых смесей с переключением колонок и обратной продувкой. Для проведения сложных анализов поставляются краны Valco. Диапазон рабочих температур от 50°С до 150°С.

Панель управления обеспечивает:
— просмотр текущего состояния всех узлов прибора (температура, давление, расходы и т.д.);
— запуск и старт анализов (2 канала);
— выбор и запуск заранее подготовленных методик.

Информативный четырехстрочный дисплей предоставит Вам полный отчет о состоянии всех объектов и узлов хроматографа в реальном режиме времени.
При включении хроматографа производится тестирование программного обеспечения контроллера.

Все модули (объекты регулирования) проходят индивидуальную градуировку, что позволяет существенно увеличить точность измерения и поддержания заданных параметров.

МНОГОПРОЦЕССОРНАЯ СИСТЕМА

В основу хроматографа положена многопроцессорная модульная схема.

Каждый модуль оснащен микропроцессором и памятью, в которой хранятся рабочие настройки.

Модули хроматографа и центральный процессор объединены во внутреннюю информационную сеть, обмен информацией и управление модулями производится по цифровой шине без искажений сигнала. Это позволяет резко уменьшить количество соединений, кабелей и исключить взаимовлияние модулей.

Постоянство протокола обмена ПО нижнего уровня обеспечивает взаимозаменяемость модулей прибора при их ремонте и последующей модернизации:  центральной платы управления, усилителей, плат питания, плат управления, регуляторов газовых потоков, которые могут легко заменяться на новые версии, что избавляет заказчика от проблем с ремонтом приборов, находящихся несколько лет в эксплуатации.

Многопроцессорная модульная схема с цифровой шиной позволяет легко конфигурировать хроматограф под задачи заказчика – от одноканального до четырехканального и позволяет модернизировать хроматограф под новые аналитические задачи.

ТРАНСФОРМАТОРНАЯ СХЕМА ПИТАНИЯ. ЗАЩИЩЕННОСТЬ ОТ СЕТЕВЫХ ПОМЕХ И НАДЕЖНОСТЬ.

Современная элементная база обладает очень низким энергопотреблением, что позволяет использовать сетевой трансформатор с небольшими габаритными размерами и массой.

Трансформатор, обладая большой индуктивностью, способен гасить импульсные сетевые помехи (500-600 В и выше).  Все детекторы и модули гальванически развязаны, что в совокупности с вышеизложенным создает эффективную защиту от сетевых помех. В результате, в хроматографе «Хромос ГХ-1000» уменьшен уровень шумов детекторов и улучшены пределы детектирования.  При этом повышается надежность системы питания.

Трансформаторная схема питания имеет преимущество перед импульсным источником питания, которому присущи следующие  недостатки:

  • большое количество электронных компонентов, что снижает надежность;
  • подверженность воздействию коротких сетевых помех, которые могут приводить к выводу из строя источника импульсного питания;
  • в процессе работы создаются собственные импульсные помехи, которые отрицательно воздействуют на цепи высокочувствительных усилителей, измерительных систем.

УНИВЕРСАЛЬНЫЕ РЕГУЛЯТОРЫ ГАЗОВЫХ ПОТОКОВ (РГП)

Универсальная инструкция РГП позволяет реализовать все возможные режимы поддержания газовых потоков (7 режимов):

  • поддержание постоянного расхода газа;
  • поддержание программируемого расхода газа;
  • поддержание постоянного давления;
  • поддержание программируемого давления;
  • поддержание постоянной линейной скорости через КК;
  • поддержание программируемой линейной скорости через КК;
  • экономия газа-носителя.

Нет необходимости в регуляторах и стабилизаторах давления в виде отдельных модулей. Нет необходимости в калибровке РГП по расходу или давлению.

Быстродействие РГП – время установления заданного потока газа менее 0,1 секунды, что обеспечивает высокую точность поддержания параметров газового режима и стабильность нулевой линии. Это позволяет с помощью такого модуля реализовывать любую аналитическую задачу.

Все РГП оснащены встроенными датчиками расхода и давления на входе и выходе, что позволяет контролировать состояние всех газовых коммуникаций хроматографа.

Двухканальное и одноканальное исполнение.

КОМПАКТНЫЙ МОНОБЛОК С ОПТИМАЛЬНЫМ СООТНОШЕНИЕМ ГАБАРИТНЫХ РАЗМЕРОВ И ОБЪЕМА ТЕРМОСТАТА

Компактный моноблок имеет большой объем термостата – 14 или 19 литров (в зависимости от исполнения),  при небольших габаритных размерах.

При объеме  термостата 14 л — габариты прибора: 390х480х500мм (ширина х высота х глубина).

При объеме термостата 19 л — габариты прибора: 390х480х570мм (ширина х высота х глубина).

Это позволяет реализовывать самые сложные аналитические схемы с использованием нескольких насадочных колонок большой длины, предколонок, вспомогательных колонок или с использованием до 3 капиллярных колонок;  с установкой в термостат дополнительных устройств и кранов-дозаторов. Блок адсорбционных входных фильтров так же конструктивно встроен в хроматограф. Небольшие габаритные размеры хроматографа позволяют эффективно использовать рабочее пространство лаборатории – возможность установить на столах наибольшее количество хроматографов.

АНАЛИТИЧЕСКИЕ ВОЗМОЖНОСТИ ХРОМАТОГРАФА

В составе хроматографа используется до 13 типов детекторов.

В хроматографе с высокой точностью поддерживается 13 термостатируемых зон:

  • 1 зона – термостат колонок;
  • 4 зоны – детекторы;
  • 8 зон – инжекторы и дополнительные устройства (краны дозирующие и переключающие, термодесорбер, дозатор равновесного пара, обогреваемый трубопровод и другие).

Возможность установки в хроматографе до 16 универсальных РГП, что обеспечивает независимое газовое питание до 4 детекторов без использования в схеме делителей и разветвителей газовых потоков. При изменении расходов и давлений в газовых линиях исключено взаимовлияние каналов.

Эти конструктивные особенности позволяют реализовывать на одном хроматографе несколько аналитических задач.Реализованные технические режимы обеспечивают хорошие метрологические характеристики (уровень шумов, пределы детектирования, ОСКО выходного сигнала).

Технические решения обеспечивают очень низкий уровень  акустического шума хроматографа. При одновременной работе нескольких хроматографов созданы комфортные условия в лаборатории, где весь рабочий день находится персонал.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА

Все электронные модули, регуляторы газовых потоков, электродвигатель. трансформатор, механизм открывания/закрывания заслонки термостата, фильтры для газов расположены в одной зоне – в задней части хроматографа.

При проведении технического обслуживания хроматографа не требуется снимать боковые  стенки   и работа специалиста службы КИП проводится в одной зоне.
Так как, электронные модули не имеют регулировок и их характеристики определяются программным обеспечением, замена любого модуля проста в исполнении и не требует высокой квалификации специалиста.

Наличие датчиков расхода и давления во всех РГП и индикаторов состояния электронных модулей позволяет получить полную информацию о состоянии хроматографа и легко диагностировать возможные неисправности без использования дополнительного оборудования специалистами КИП. Вся необходимая информация отображается в ПО «Хромос» и на дисплее хроматографа.

Кроме этого, по каждому электронному и газовому модулю идет постоянная регистрация всех рабочих параметров с момента его включения, информация накапливается в специальном файле программного обеспечения chromos.log, по содержанию которого можно оперативно проанализировать работу любого объекта хроматографа (провести диагностику состояния).

Благодаря возможности передачи файла chromos.log с записями работы модулей в наш адрес, налажена эффективная дистанционная система проведения консультаций по техническому обслуживанию хроматографов.  При наличии у заказчика программы удаленного доступа, имеется возможность управления хроматографом и его диагностики нашими специалистами.

В ООО «ХРОМОС Инжиниринг» проводится бесплатное краткосрочное обучение (3-5 рабочих дней) инженеров-наладчиков для проведения ТО и ремонтов газовых хроматографов «Хромос ГХ-1000» с выдачей удостоверений на право самостоятельной работы, консультации по техническим и методическим вопросам.

Пользователям не требуется заключать договора на техническое обслуживание, которое проводится силами своих специалистов.  В случае необходимости, запчасти и расходные материалы доставляются экспресс-почтой. Обеспечена минимизация затрат пользователя при   эксплуатации хроматографов «Хромос».

Габариты ширина 390 мм, высота 480 мм, глубина 500-570 мм
Масса без упаковки не более 40 кг
Потребляемая мощность при выходе на режим, не более 2,0 кВА

после выхода на режим, не более 0,5 кВА

Термостат
Размеры ширина 260 мм, высота 260 мм, глубина 210-280 мм
Объем термостата V=14,2 л (260x260x210),  V=18,9 л (260x260x280)
Рабочая температура от температуры окружающей среды +4°С до 450°С
С охлаждением от -5°С до 450°С
Точность поддержания температуры (стабильности) 0,01°С
Скорость программирования температуры от 1 до 120°С/мин
Количество изотерм не ограничено
Время охлаждения с 400°С до 50°С 4 мин
Регуляторы газовых потоков: входное давление газа носителя до 1 МПа
Расход газа носителя; гелия и водорода

остальные газы

расход воздуха

от 1 до 1000 мл/мин

от 1 до 600 мл/мин

от 1 до 800 мл/мин

Детекторы до 4
Испарители до 3
Термостатирующие зоны для детекторов

для испарителей и доп.устройств

до 4

до 8

Общее количество термостатируемых зон до 13
Нагрев термостатируемых зон до 450°С
Передача данных интерфейс RS-232с или USB, Еthernet, 2 аналоговых выхода

Методология

Медицина

Для определения аминокислот (лизина, триптофана, метионина, цистеина) в комбикормах, премиксах и комбикормовом сырье группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с методикой выполнения измерений массовой доли лизина, триптофана, метионина, суммы цистина и цистеина в комбикормах, премиксах и комбикормовом сырье методом ВЭЖХ. Свидетельство об аттестации МВИ№ 76-05 от 05.12.05г.Диапазон определяемых концентраций для лизина 1000-20000мг/кг, для триптофана 1000-20000мг/кг, для метионина 1000-20000мг/кг, для суммы цистина и цистеина 1000-5000мг/кг.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
  • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 15.09.2007, 09:01:51

Продолжительность: 10.8 мин.

Хроматограмма

Проба

Смесь 3-х аминокислот с дабсилхлоридом 436нм.

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 2.740 37.556 3.828 0.220 г/л Цистеин
2 3.135 167.250 18.521 0.000 Давs
3 6.670 8.539 1.867 0.022 г\л метионин
4 8.947 17.034 5.209 0.022 г\л триптофан

Для определения витамина А и витаминов группы В (В1, В2, В5) в премиксах, предназначенных для обогащения комбикормов, белково-витаминных добавок и кормовых смесей компания «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с ГОСТ 26573.1-93 Премиксы. Методы определения витамина А. Диапазон определяемых концентраций 20-10000МЕ на 1г. и ГОСТ Р 50929-96 Премиксы. Методы определения витаминов группы В. Диапазон определяемых концентраций витамина В1 от 0.05 до 0.5г/кг, витамина В2 от 0.1 до 2.0г/кг, витамина В5 от 0.2 до 4.0г/кг

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
  • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
  • Оптическая схема- с вогнутой дифракционной голографической решеткой.
  • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
  • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
  • Объем кюветы 10 мкл.
  • Длина оптического пути 5мм
  • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
  • Выход аналоговый, цифровой
  • Самодиагностика детектора при включении.
  • Потребляемая мощность 80 ватт
  • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Хроматограмма

Проба

витамин В1-В2 в воде — 50мг/л

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 5.294 4.872 0.813 45.711 мг/л витамин В1
2 9.367 4.247 1.216 53.650 мг/л витамин В2

Отчёт по хроматограмме.

Хроматограмма

Проба

стандартного р-ра витамина А концентрация 0.0035г\л.

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 2.885 331.435 47.750 3.500e-003 г/л витаминА

Отчёт сгенерирован программой «Хромос»

Для определения витамина А и витаминов группы В (В1, В2, В5) в премиксах, предназначенных для обогащения комбикормов, белково-витаминных добавок и кормовых смесей группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с ГОСТ 26573.1-93 Премиксы. Методы определения витамина А. Диапазон определяемых концентраций 20-10000МЕ на 1г. и ГОСТ Р 50929-96 Премиксы. Методы определения витаминов группы В. Диапазон определяемых концентраций витамина В1 от 0.05 до 0.5г/кг, витамина В2 от 0.1 до 2.0г/кг, витамина В5 от 0.2 до 4.0г/кг

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:

Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
Максимально допустимое давление насоса 360 атм.
Наличие демпфера для сглаживания пульсаций насоса.
Наличие датчика давления.
Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
Потребляемая мощность 45 Ватт.
Вес 10 кг.
Материал жидкостных линий:

— Полиэфирэфиркетон
— Нержавеющая сталь.

Внешнее управление через RS-232

Спектрофотометрический детектор UV-104
Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
Оптическая схема- с вогнутой дифракционной голографической решеткой.
Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
Объем кюветы 10 мкл.
Длина оптического пути 5мм
Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
Выход аналоговый, цифровой
Самодиагностика детектора при включении.
Потребляемая мощность 80 ватт
Вес 10 кг.
Дозатор для ввода пробы со сменной петлей Rheodyne
высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Хроматограмма

Проба

витамин В1-В2 в воде — 50мг/л

Компоненты

№ Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 5.294 4.872 0.813 45.711 мг/л витамин В1
2 9.367 4.247 1.216 53.650 мг/л витамин В2

Отчёт по хроматограмме.

Хроматограмма

Проба

стандартного р-ра витамина А концентрация 0.0035г\л.

Компоненты

№ Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 2.885 331.435 47.750 3.500e-003 г/л витаминА

Отчёт сгенерирован программой «Хромос»

Для определения катехоламинов компания «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ва.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Электрохимический детектор ЭХД-02 Основные технические характеристики:
    • Схема детектора – постоянного напряжения.
    • Диапазон напряжений на электродах +\- 2В
    • Измерительный электрод – стекло углерод
    • Уровень шумов – 10 нА
    • Общие ячейки – 2 мкл
    • Предел обнаружения по фенолу – не менее 0,5 мкг/л
    • Материал жидкостного тракта – нержавеющая сталь РЕЕК
    • Выход – аналоговый, RS-232
    • Потребляющая мощность – 30 ВА
    • Вес – 5 кг
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ проб осуществляется прямым вводом без предварительной пробоподготовки.

Отчёт по хроматограмме.

Хроматограмма

Проба

смесь стандартов

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 13.096 659.293 352.761 0.020 норадреналин
2 16.021 1081.219 490.762 0.020 адреналин
3 18.387 4417.685 2475.933 0.040 дгба
4 25.737 3690.354 2663.745 0.100 дофамин

Отчёт сгенерирован программой «Хромос»

Пищевая промышленность

Для определения консервантов (бензойная, сорбиновая кислота) в напитках группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с ГОСТ 30059-93 Напитки безалкогольные. Методы определения аспартама, сахарина, кофеина и бензоата натрия.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • Высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки ( в зависимости от объекта анализа).

Отчёт по хроматограмме.

Отчёт сгенерирован 22.9.2007, 10:12:46

Продолжительность: 34.4 мин.

Хроматограмма

Проба

Бензойная, сорбиновая кислоты

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 25.190 460.696 360.433 1.000 мг/л бензойная к-та
2 26.782 479.995 465.893 1.000 мг/л сорбиновая к-та

Для определения нитрозоаминов (нитрозодиметиламин, нитрозодиэтиламин, нитрозодипропиламин) в продовольственном сырье и пищевых продуктах группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с МУК 4.4.1.011-93 Определение летучих N-нитрозаминов в продовольственном сырье и пищевых продуктах. Нижний предел определения нитрозаминов 1мкг/кг.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      •  — Полиэфирэфиркетон
      •  — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Флуориметрический детектор
    • Оптическая схема с двумя монохроматорами: на возбуждение и на люминесценции;
    • Спектральный диапазон монохроматора возбуждение 200-600 нм;
    • Спектральный диапазон монохроматора люминесценции 200-700 нм;
    • Спектральная ширина щелей- 6 нм;
    • Материал жидкостного тракта: кварц, нержавеющая сталь, фторопласт;
    • Выход аналоговый, цифровой;
    • Вес 20 кг;
    • Потребляемая мощность 150 Вт.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Хроматограмма

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 2.413 234.016 66.207 1.000 мг/л каз дма
2 4.048 184.615 51.981 1.000 мг/л каз дэа
3 15.055 62.925 44.001 1.000 мг/л каз дпа

Природный газ

Хроматограмма пропан-бутановой фракции на кварцевой капиллярной колонке ( 50м х 0,53мм   AL2O3 / KCL). Объем пробы – 50 нанолитров. Анализ с программированием температуры термостата колонок .

Достоинства применения капиллярных колонок при анализе СУГ:

Капиллярная колонка отличается высокой эффективностью разделения  предельных и непредельных углеводородов и позволяет проводить детальный анализ СУГ.

Небольшое время анализа даже при определении гексанов ( не более 15 мин)

Хроматограмма анализа СУГ с обратной продувкой на насадочной колонке и детекторе по теплопроводности

(КНМ 6м х 4мм  AL2О3, модифицированный вазелиновым маслом)

Хроматограмма  ПГС серосодержащих соединений с концентрацией   около 5 мг/м3 (5 ррм), полученная на       хроматографе  «Хромос ГХ-1000»  с  детектором  ПФД  на  колонке  НР-1.

Диапазон определяемых концентраций по ГОСТ Р 53367-2009: от 1 до 50 мг/м3

Канал1 ( ДТП 1 ) служит для определения гелия и водорода. Газ-носитель —  аргон. 8-ми портовый кран 1 является как дозирующим, так и переключающим. После выхода гелия и водорода, кран переключается, и направление газа-носителя через колонку меняется на противоположное. Таким образом колонка освобождается от всех остальных компонентов пробы, которые не определяются на этом канале, т.е. к следующему анализу мы имеем «чистую» колонку».

Канал2 ( ДТП 2 ) служит для определения СО2 и этана.   Газ-носитель — гелий. Аналогично каналу 1 используется  8-ми портовый кран.

Канал3 ( ДТП 3 ) служит для определения кислорода и азота.  Газ-носитель — гелий.  Аналогично каналу 1 используется  8-ми портовый кран.

Канал4 ( ПИД ) служит для определения углеводородов. Для дозирования используется  6-ти портовый кран. Для разделения углеводородов применяется капиллярная колонка с неполярной полиметилсилоксановой фазой, например Rtх-1, длиной 105м. Анализ проводится путем прямого ввода всей пробы ( 50- 100мкл) в колонку , т.е. без сброса пробы.

Все используемые краны ( производства фирмы Valco) являются автоматическими и обогреваемыми.

Время анализа  определяется временем выхода последнего компонента на капиллярной колонке  и составляет 15-20 мин.

http://has.ru/netcat_files/userfiles/methods/(7)/2.png

Канал1 (ДТП-1). Для определения Не и Н2 используется полудиффузионный ДТП (газ-носитель — аргон). В этом случае достигается максимальная чувствительность по гелию и водороду.

Канал2 (Детекторы ПИД и ДТП-2 соединены последовательно). Первоначально на ДТП-2 определяются О2 и N2, которые разделяются на колонке  с NaX. Сразу же после выхода азота, кран 3 переводится в другое положение  и колонка с Porapak подключается к детекторам, а колонка с NaX исключается из схемы анализа и освобождается от углеводородов. На колонке с Porapak разделяются диоксид углерода (СО2) и углеводороды. При этом СО2 и этан детектируется на ДТП-2, а углеводороды С3 и более тяжелые  —  на детекторах ДТП-2   и  ПИД.

По методу Б

В состав прибора входят три детектора ДТП, три термостатируемых крана Valco.

На ДТП-1 определяются гелий и водород, все остальные компоненты, «загрязняющие колонку», сбрасываются.

На ДТП-2 определяют кислород и азот , все остальные компоненты, «загрязняющие колонку», сбрасываются.

На ДТП-3 определяются СО2, углеводороды С2-С5,  и С6+высшие одним пиком. Причем С6+высшие находится на изотермическом участке хроматограммы.

Хроматограмма пробы реального природного газа, полученная на детекторе ПИД  с использование капиллярной колонки  Rtx-1  105м х 0,32мм х 1,5мкм

Для разделения диоксида углерода (СО2) и этана ( С2Н6 ) используют капиллярную PLOT колонку .

Для разделения гелия, водорода, аргона, кислорода, азота и метана используют капиллярную колонку с молекулярным ситом.

Для разделения углеводородов С3-С8  ( и более тяжелых)  используют колонку с неполярной фазой, например Rtx-1.

Постоянные газы ( гелий, водород,  аргон, кислород, азот ), СО2 и этан  определяют с помощью ДТП.  Углеводороды С3-С8 определяют с помощью пламенно-ионизационного детектора ( ПИД )

На ДТП 1 определяются диоксид углерода, углеводороды С1-С5 и более тяжелые углеводороды, объединенные в один пик С6+.

Для анализа используются насадочные колонки, заполненные сорбентами с малолетучими и устойчивыми неподвижными жидкими фазами и высокотемпературными адсорбентами.

На колонках происходят следующие процессы разделения :

— Колонка 1 удерживает все компоненты тяжелее н-пентана, анализируемые в результате обратной продувки в виде одного  неразделенного пика С6+.

— Колонка 2 разделяет пропан, бутаны и пентаны, которые элюируются после того, как  С6+ вышел из колонки 1

— Колонка 3 разделяет воздух, метан, диоксид углерода и этан, которые элюируются после того, как н-пентан вышел из колонки 2

— Колонка 4  уменьшает провалы на хроматограмме от переключения кранов и выравнивает фон.

Достоинства:

Небольшое время анализа  ( от 10 до 20мин. в зависимости от концентраций определяемых компонентов );
Следующий анализ можно начинать сразу же после окончания предыдущего, т.к. анализ ведется в изотермическом режиме;
Прибор может работать в  режиме потокового хроматографа.

Определение содержания  диоксида углерода, метана, этана, пропана, бутанов и пентанов проводят с использованием двух колонок (предколонки 1 и колонки 2) с DC-200 на хромосорбе P-AW. Предколонка задерживает все углеводороды тяжелее н-пентана, которые в результате обратной продувки элюируются в виде составного пика С6+ .

Основная колонка 2 используется для определения содержания диоксида углерода, метана, и углеводородов вплоть до нормального пентана. Определение осуществляется с помощью детектора ДТП. Схема может  быть  дополнена  каналами для определения гелия, водорода и кислорода, азота.

В состав комплекса входят два детектора ДТП, 10 портовый обогреваемый кран-дозатор Valco, два типа аналитических колонок. Колонка с Porapak R предназначена для разделения углеводородов С1-С8 и СО2, колонка с цеолитом NaX – для разделения кислорода и азота. Газовая схема прибора представлена на рис.1, хроматограммы анализа пробы реального природного газа – на рис.2 и 3. Количественный расчет осуществляется методом абсолютной градуировки.

Результаты анализа используются для расчета физико-химических свойств природного газа.

Хроматограмма разделения гелия и водорода на насадочной колонке NaX с помощью полудиффузионного детектора по теплопроводности.

Микро – ДТП :   Хроматограмма разделения аргона, кислорода и азота в пробе реального природного газа на капиллярной колонке MOLESIEVE.

Специалистами   нашей    фирмы    разработан   и    успешно     внедрен   в   серийное   производство  новый   детектор  по теплопроводности  с  объемом  камеры 15 мкл  (микро — ДТП),  который позволяет работать с любыми капиллярными и микронасадочными  колонками.

Задача определения в природном газе концентрации именно кислорода, а не совместного содержания кислорода и аргона, решена нашими специалистами.  Требуется подтверждение потребителями актуальности этой задачи для введения  норматива в ГОСТ.

Сельское хозяйство

Для определения микотоксинов (афлатоксин В1, дезоксиниваленол, зеараленон) в пищевых продуктах и продовольственном сырье группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с БСТ-МВИ-02-01 Методика выполнения измерений массовой доли микотоксинов в пищевых продуктах и продовольственном сырье методом ВЭЖХ. Диапазон определяемых концентраций для афлатоксина В1 0.0025-0.05мг/кг, для дезоксиниваленола 0.35-7(10) мг/кг, для зеараленона 0.5-10 мг/кг.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 22.04.2008, 13:51:01

Продолжительность: 13.8 мин.

Хроматограмма

Проба

афлатоксин В1 1мкг/л

Компоненты

Время мин Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 11.997 6.694 1.962 1.000 мкг/л афлатоксин В1

Отчёт по хроматограмме.

Отчёт сгенерирован 15.04.2008, 09:21:05

Продолжительность: 9.2 мин.

Хроматограмма

Проба

Дезоксиниваленол (ДОН) 40 мкг/мл

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 3.257 126.744 17.433 40.000 мг\л ДОН

Отчёт по хроматограмме.

Отчёт сгенерирован 22.04.2008, 13:53:03

Продолжительность: 33.7 мин.

Хроматограмма

Проба

Зеараленон 25 мкг/мл

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 29.065 6.055 4.882 25.000 мг\л зеараленон

Фармацевтика

Для определения левомицетина в продуктах животного происхождения группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с МУК 4.1.1912-04 Определение остаточных количеств левомицетина (хлорамфеникола, хлормицетина) в продуктах животного происхождения методом ВЭЖХ. Предел обнаружения 0.01мг/кг.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки .

Отчёт по хроматограмме.

Отчёт сгенерирован 22.10.2007, 13:52:15

Продолжительность: 11.1 мин.

Хроматограмма

Проба

левомицетин 0.25 мг/л

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 7.590 23.613 8.219 0.250 мг/л левомицетин

Для определения молекулярной массы и ММР органо- и водорастворимых полимеров группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Термостат колонок
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • Высокопроизводительная обработка хроматографической информации программой «Мультихром», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Химическая промышленность

Для определения карбоновых кислот (уксусной, муравьиной) в воде группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
  • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ не требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 22.04.2008, 14:16:18

Продолжительность: 17.4 мин.

Хроматограмма

Проба

карбоновые кислоты

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 3.837 371.547 120.663 5.000e-003 % уксусная к-т ка
2 4.746 588.203 235.745 5.000e-003 % муравьиная к-та

Для определения тяжелых и переходных металлов в поверхностных пресных, грунтовых, питьевых, сточных и очищенных сточных водах группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с методикой количественного химического анализа поверхностных пресных, грунтовых, питьевых, сточных и очищенных сточных вод на содержание тяжелых и переходных металлов методом ионной хроматографии. Диапазон концентраций: Fe(2) 0.01-10мг/л, Fe(3) 0.01-10мг/л, Cu 0.02-10мг/л, Zn 0.005-10мг/л, Ni 0.002-1мг/л, Co 0.002-1мг/л, Cd 0.0005-2мг/л, Mn 0.01-5мг/л, Pb 0.005-1мг/л.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Спектрофотометрический детектор UV-104
    • Схема детектора – однолучевая с запоминанием сравнительного (опорного) сигнала.
    • Оптическая схема- с вогнутой дифракционной голографической решеткой.
    • Диапазон длин волн 190-600 нм.Полуширина спектральной линии 6 нм.
    • Уровень шумов на пустой кювете на 240 нм + 1,25*10 -5 единиц оптической плотности.
    • Объем кюветы 10 мкл.
    • Длина оптического пути 5мм
    • Материал жидкостного тракта – кварц, нержавеющая сталь, фторопласт.
    • Выход аналоговый, цифровой
    • Самодиагностика детектора при включении.
    • Потребляемая мощность 80 ватт
    • Вес 10 кг.
    • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 01.06.2001, 09:39:00

Продолжительность: 20 мин.

Хроматограмма

Проба

смесь 9-ти комп

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Компонент
1 1.536 1.954 0.515 0.00000
2 4.353 0.908 0.324 3.65419 свинец
3 5.925 4.412 2.842 0.31683 железо-3
4 8.125 13.769 5.250 0.45160 медь
5 9.392 11.399 4.907 1.88981 никель
6 10.519 18.462 8.648 0.45917 цинк
7 12.192 9.031 4.876 3.69957 кобальт
8 13.514 3.368 1.788 7.08687 кадмий
9 15.019 17.691 12.055 1.81475 марганец
# 17.408 9.876 8.167 1.00128 железо-2

Экология

Для определения бенз(а)пирена в воде питьевой, минеральной, природной и сточной группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с методикой выполнения измерений массовой концентрации бенз(а)пирена в воде питьевой, минеральной, природной и сточной методом ВЭЖХ. Диапазон массовой концентрации бенз(а)пирена 0.0005-0.025мкг/л.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл. /мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
  • Внешнее управление через RS-232
  • Флуориметрический детектор
  • Время выхода на режим 1ч.
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 22.04.2008, 11:53:35

Продолжительность: 24.2 мин.

Хроматограмма

Проба

бенз(а)пирен 0.005 мг\дм3

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 18.379 18.422 11.712 0.005 мг\дм3 бензапирен

Для определения катионов (натрия, калия, магния, кальция, бария, аммония) в природной, питьевой и сточной воде группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с ПНД Ф 14.1: 2:4.131-98 Методика выполнения измерений массовых концентраций ионов натрия, калия, магния, кальция, бария, аммония в пробах природной, питьевой и сточной воды методом ионной хроматографии. Диапазон определяемых концентраций от 0.1мг/л до 600мг/л.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Кондуктометрический детектор
    • Объем измерительной ячейки 20мм³.
    • Время выхода на режим 20мин.
    • Тип компенсации электронный автоматический. Полуширина спектральной линии 6 нм.
    • Габаритные размеры 250×190×80мм.
    • Электропитание 220/50 В/Гц.
    • Масса 4.2кг.
    • Возможность работы детектора как с подавлением фоновой электропроводности, так и без подавления.
  • Устройство подавления фоновой электропроводности
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ не требует предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 22.09.2007, 14:06:22

Продолжительность: 35.3 мин.

Хроматограмма

Проба

натрий- аммоний-калий в воде

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 12.895 36.221 33.287 50.000 мг/л натрий
2 15.361 40.860 48.858 50.000 мг/л аммоний
3 19.268 25.611 45.425 100.000 мг/л калий

Для определения анионов (фторидов, хлоридов, фосфатов, нитратов, сульфатов) в поверхностных, питьевых и сточных водах, в пробах почв группа компаний «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с:

  • ПНД Ф 14.1: 2:4.169-2000 Методика выполнения измерений массовых концентраций анионов: фторидов, хлоридов, фосфатов, нитратов, сульфатов в поверхностных, питьевых и сточных водах методом ионной хроматографии. Диапазон определяемых концентраций фторид 1-10мг/л, хлорид 2-20мг/л, фосфат 3-50мг/л, нитрат 5-50мг/л, сульфат 10-100мг/л.
  • ПНД Ф 14.1: 2:4.132-98 Методика выполнения измерений массовых концентраций ионов: нитритов, нитратов, хлоридов, фторидов, сульфатов, фосфатов в пробах природной, питьевой и сточной воды методом ионной хроматографии. Диапазон определяемых концентраций от 0.1-150мг/л.
  • ПНД Ф 16.1.8-98 Методика выполнения измерений массовых концентраций ионов: нитритов, нитратов, хлоридов, фторидов, сульфатов, фосфатов в пробах почв (в водорастворимой форме) методом ионной хроматографии. Диапазон определяемых концентраций от 1-1500мг/кг.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США. Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ватт.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Кондуктометрический детектор
    • Объем измерительной ячейки 20мм³.
    • Время выхода на режим 20мин.
    • Тип компенсации электронный автоматический. Полуширина спектральной линии 6 нм.
    • Габаритные размеры 250х190х80мм.
    • Электропитание 220/50 В/Гц.
    • Масса 4.2кг.
    • Возможность работы детектора как с подавлением фоновой электропроводности, так и без подавления.
  • Устройство подавления фоновой электропроводности
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ не требует предварительной пробоподготовки (кроме анализа почв).

Отчёт по хроматограмме.

Отчёт сгенерирован 22.10.2007, 14:05:47

Продолжительность: 17.3 мин.

Хроматограмма

Проба

5 компонентов

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 1.750 50.855 7.410 5.029 мг/л фторид
2 2.421 60.490 10.178 10.132 мг/л хлорид
3 3.931 35.487 12.967 25.293 мг/л нитрат
4 7.197 22.678 11.859 50.160 мг/л фосфат
5 12.254 42.549 34.947 50.500 мг/л сульфат

Фенол широко используется в химической и нефтехимической промышленности для производства различных фенольных смол, капролактама, анилина, алкилфенолов, пестицидов, пластификаторов. Мировой объем производства фенола составляет около 5млн.т в год.

Вместе с тем фенол- высокотоксичное вещество. ПДК фенола в атмосферном воздухе- 3мкг/куб.м., в воде водоемов рыбо-хозяйственного и хозяйственно-бытового пользования-1мкг/л.

Компания «Хромос» предлагает аппаратно-программный комплекс «Хромос ЖХ-301», разработанный, а соответствии с требованиями стандартов образцовой лабораторной практики, прекрасными характеристиками по точности и долговременной стабильности результатов анализа.

Анализ проводится в соответствии с ПНДФ 14.1: 2:4.170-200. МВИ массовой концентрации фенола в поверхностных, питьевых и сточных водах методом жидкостной хроматографии. Диапазон определяемых концентраций от 1.0 до 15мкг/л.

В состав аппаратно-программного комплекса «Хромос ЖХ-301» входит:

  • Насос для жидкостной хроматографии производства SSI США.
    • Основные технические характеристики:
    • Диапазон регулируемых расходов от 0,00 до 10,00 мл/мин.
    • Максимально допустимое давление насоса 360 атм.
    • Наличие демпфера для сглаживания пульсаций насоса.
    • Наличие датчика давления.
    • Воспроизводимость расхода элюента 0,2% (ОСКО 0,2%).
    • Погрешность задания расхода + 2% при расходе от 0,2 до 10 мл./мин.
    • Потребляемая мощность 45 Ва.
    • Вес 10 кг.
    • Материал жидкостных линий:
      • — Полиэфирэфиркетон
      • — Нержавеющая сталь.
    • Внешнее управление через RS-232
  • Электрохимический детектор ЭХД-02
    • Основные технические характеристики:
    • Схема детектора — постоянного напряжения.
    • Диапазон напряжений на электродах +\- 2В
    • Измерительный электрод — стеклоуглерод
    • Уровень шумов — 10 нА
    • Общие ячейки — 2 мкл
    • Предел обнаружения по фенолу — не менее 0,5 мкг/л
    • Материал жидкостного тракта — нержавеющая сталь РЕЕК
    • Выход — аналоговый, RS-232
    • Потребляющая мощность — 30 ВА
    • Вес — 5 кг
  • Дозатор для ввода пробы со сменной петлей Rheodyne
  • высокопроизводительная обработка хроматографической информации программой «Хромос», работающей под управлением среды «Windows XP»

Анализ проб осуществляется прямым вводом без предварительной пробоподготовки.

Отчёт по хроматограмме.

Отчёт сгенерирован 15.04.2008, 09:17:21

Продолжительность: 11 мин.

Хроматограмма

Проба

ст- 0.001мг\л

Компоненты

Время мин. Высота мВ Площадь мВ·мин Концентрация Ед.изм Компонент
1 7.446 0.496 0.115 1.000e-003 мкг\л фенол
Top
